機器特色
立橫搪銑床特色
01
立式主軸
皮帶式主軸
BT#40,轉速：8000轉
主軸馬達：11KW
立橫搪銑床特色
02
CNC四軸控制器
CNC電腦程式編輯，內建獨家開發對話式模組，保留傳統操作功能，一機三用。
立橫搪銑床特色
03
HK臥式切削機構
可根據加工需求搭載不同類型的主軸，可程式控制，搭配CNC分度盤，可做多面體之加工。
立橫搪銑床特色
04

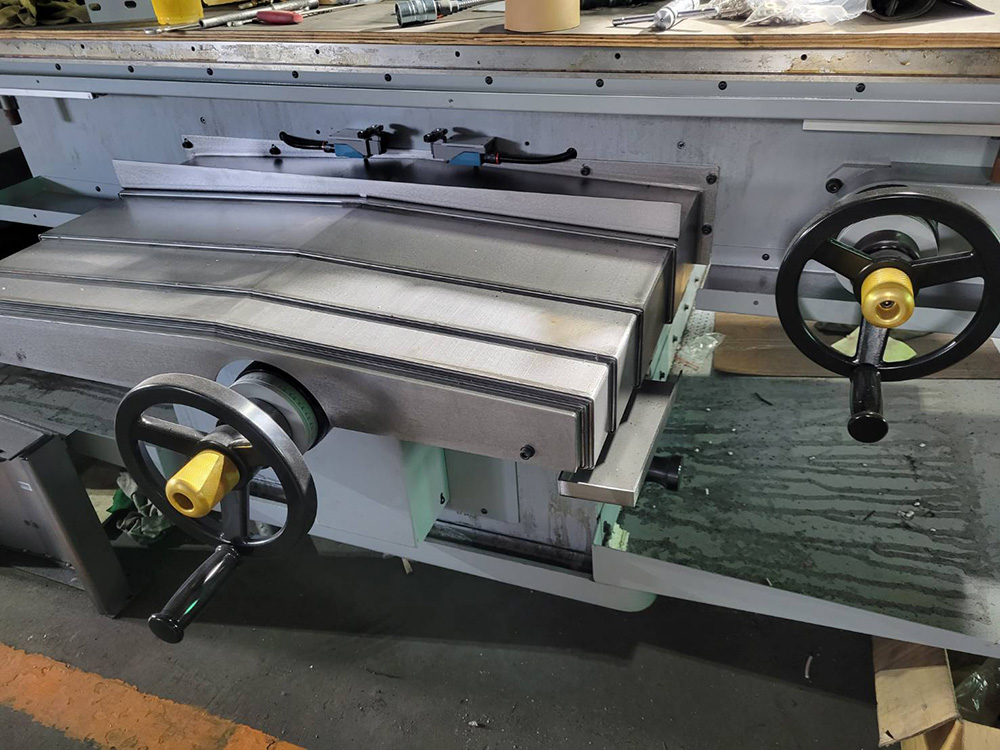

X.Y傳統手搖輪
保留傳統手輪操作，輕巧、靈活、精準、人性化功能。
立橫搪銑床特色
05
X.Y傳統手搖輪
保留傳統手輪操作，輕巧、靈活、精準、人性化功能。
立橫搪銑床特色
06
刀臂式刀庫
BT#40
最大刀具直徑：ø80/ø150(鄰空刀)
最大刀長：300mm
最大刀具重量：7KG
刀庫容量：24刀
NT#50(BT)-齒輪頭傳動結構Gear Head Transmission Structure
Z軸齒排傳動(有手動把手)Z-axis Gear Transmission
(with manual handle)
(with manual handle)
Z軸滾珠導桿傳動(無手動把手)Z-axis Ball Screw Transmission
(without manual handle)
(without manual handle)
兩軌底座
Dual-quideway Base
X行程1300mm用
for X travel 1300mm
for X travel 1300mm
X行程1500mm用
for X travel 1500mm
for X travel 1500mm
四軌底座
DuFour-quideway Base
X行程2400mm用
for X travel 2400mm
for X travel 2400mm
老師傅的最愛-教導功能
CNC + 教導功能 + 傳統 = 3用
鐵牛銑床包含CNC+教導+傳統=3用 , 其功能可由獨立開關分別切換。
X軸、Y軸及Z軸皆為滾珠螺桿並搭載獨立伺服馬達驅動，更可搭配側銑機構(A軸)實現立臥兩用功能；除手動進行基本銑削外，所有操作均可由CNC控制器作程式輸入，使用一般G/M code操作或程式傳輸(CAD/CAM)功能進行程式控制銑削。且控制器上具備特別開發之教導功能，以簡易圖形引導操作者進行各項參數輸入，更可做圖形路徑模擬,提供操作者判斷程式輸入之正確性。讓不善於使用CNC程式之操作人員, 半天即可輕鬆上手,也可切換傳統模式,保留傳統操作功能,具備-人性化、輕巧、靈活、精準等特性。堪稱老師父的最愛。
功 能：
- 一般G/M碼操作
- 背景編輯
- 巨集程式功能
- 程式傳輸加工功能
- 多國語言
- 圖形模擬顯示
- 硬體自我診斷顯示
- MPG執行加工程式
Function :
- General G/M Code Operation
- Background Editing
- Progran Function
- Program Transmission Funtion
- Multi-national Languages
- Pattem Simulated Display
- Hardware Self-diagnosis Diplay
- MPG Execute Program
教導功能Instruction
平面加工
外矩形加工
內矩形加工
多邊形加工
任意路徑加工
外圓加工
內圓加工
R角加工
陣列鑽孔
任意鑽孔
PCD鑽孔
浮動攻牙
沉頭擴孔
臥式切削機構Horizontal Type Machining Structure
| H臥式齒輪頭切削機構(選配) H Horizontal Type Machining Structure(Optional Equipment) |
|---|
| 臥式主軸規格NT/BT#40(#50)Horizontal type milling head specifications NT/BT#40(#50) |
| 主馬達NT#40 5HP/4P,NT#50 7.5HP/4PSpindle motor NT#40 5HP/4P,NT#50 7.5HP/4P |
| 上下行程NT#40:370(選配:500)mm, NT#50:570mmVertical travel NT#40:370(選配:500)mm, NT#50:570mm |
| NT#40方牙桿or滾珠螺桿， NT#50滾珠螺桿NT#40 acme screw or ballscrews, NT#50 ballscrews |
| 減速機無段伺服傳動移動速率 10~1200mm/minReducer non-step servo transmission moving speed 10~1200mm/min |
| 主軸轉速: NT#40:57~1227rpm, NT#50:62~1100rpm(6段轉速)Spindle speed: NT#40:57~1227rpm, NT#50:62~1100rpm(6-step speed) |
| HK臥式砲塔型切削機構(選配)，含攻、鉆、搪、銑等功能 HK Horizontal Turret Type Machining Structure(Optional) tapping, drilling, boring, and milling are available. |
|---|
| 臥式主軸規格NT/BT#40(#50)Horizontal type milling head specifications NT/BT#40(#50) |
| 主馬達5HP/4P(60HZ)Spindle motor 5HP/4P(60HZ) |
| 主軸自動押送，每轉一圈0.035/0.07/0.14mmAutomatic spindle feeding feature, withe each round standing at0.035/0.07/0.14mm |
| 上下行程NT#40:370(選配:500)mm, NT#50:570mmVertical travel NT#40:370(op:500)mm, NT#50:570mm |
| 方牙桿or滾珠螺桿,(Ø32mm P=8mm)Acme screw or ballscrews,(Ø32mm P=8mm) |
| 減速機無段伺服傳動移動速率10-1200mm/minReducer non-step servo transmission moving speed 10-1200mm/min |
| 主軸轉速：低速57~432rpm,高速424~3600rpm,變頻無段Spindle Speed: Low speed57~432rpm, High speed 424~3600rpm. Frequency conversion and step-less. |
| 砲管伸縮行程140mmTurret travel40mm |
